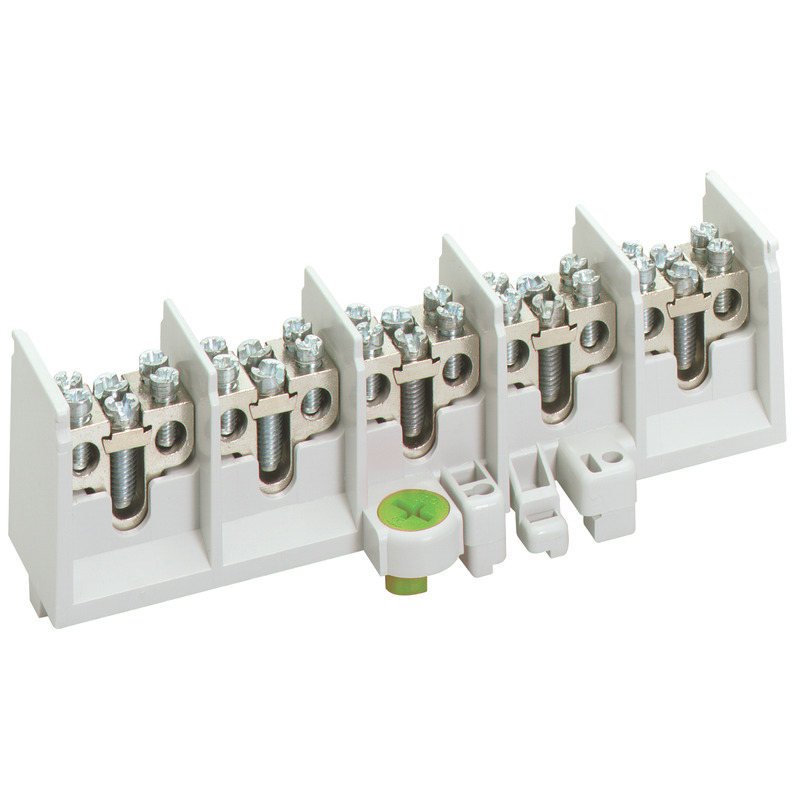

Beskrivning
Huvudledningsgrenplint med anslutningstvärsnitt 1 x 35 mm² per pol och 2 utgående kretsar 25 mm² per pol
5-polig - 35/25 mm²
Denna artikel är arkiverad!
Tekniska data
Elektriska egenskaper
| Nominell driftspänning AC | 400 V |
|---|---|
| Antal poler | 5 |
| Anslutning 1: Anslutningstyp | skruvar |
| Anslutning 1: För kopparledare | 1 |
| Anslutning 1: Anslutningsbar area ledare fintrådig (min) | 2.5 mm² |
| Anslutning 1: Anslutningsbar area ledare fintrådig (max) | 25 mm² |
| Anslutning 1: Anslutningsbar area enkelledare (min) | 2.5 mm² |
| Anslutning 1: Anslutningsbar area enkelledare (max) | 35 mm² |
| Anslutning 1: Anslutningsbar area riktrådig ledare (min) | 2.5 mm² |
| Anslutning 1: Anslutningsbar area riktrådig ledare (max) | 35 mm² |
| Anslutning 2: Typ av anslutning | Skruvar |
| Anslutning 2: För kopparledare | 1 |
| Anslutning 2: Anslutningsbar area ledare fintrådig (min) | 2.5 mm² |
| Anslutning 2: Anslutningsbar area ledare fintrådig (max) | 16 mm² |
| Anslutning 2: anslutningsbar ledare, area solid (min) | 2.5 mm² |
| Anslutning 2: anslutningsbar ledare, area solid (max) | 25 mm² |
| Anslutning 2: anslutningsbar ledare, area flertrådig (min) | 2.5 mm² |
| Anslutning 2: anslutningsbar ledare, area flertrådig (max) | 25 mm² |
Mått
| Bredd | 192 mm |
|---|---|
| Längd | 58 mm |
| Höjd | 58 mm |
| Vikt | 0.43 kg |
Materialegenskaper
| Brännbarhetsklass enligt UL94 | V0 |
|---|---|
| Glödtrådstest | 960 °C (EN 60695-2-11) |
Mekaniska egenskaper (AG)
| Anslutning 1: Vridmoment | 3.5 Nm |
|---|---|
| Anslutning 2: Åtdragningsmoment | 3.5 Nm |
Sales Information
| EAN | 4013902091096 |
|---|---|
| ETIM-klass | EC000275 |
| Tulltariffnummer | 85369010 |
| Minsta beställningsmängd | 1 |
Logistiska data
Styck
| EAN / GTIN | 4013902091096 |
|---|---|
| Bredd | 0.192 m |
| Vikt | 0.43 kg |
| Höjd | 0.058 m |
| Mängd | 1 delar |
| Djup | 0.058 m |
Kartong
| EAN / GTIN | 4013902343492 |
|---|---|
| Bredd | 0.357 m |
| Vikt | 10.965 kg |
| Höjd | 0.127 m |
| Mängd | 25 delar |
| Djup | 0.257 m |
Palett
| EAN / GTIN | 4013902343508 |
|---|---|
| Bredd | 0.8 m |
| Vikt | 1202.22 kg |
| Höjd | 1.67 m |
| Mängd | 2700 delar |
| Djup | 1.2 m |
Nedladdningar
Ladda ner datablad
Planeringsdata
Återge text
Återge text
(69252201.TXT 422 B)
Logga in för att ladda ner anbudstexter.
Liknande produkter

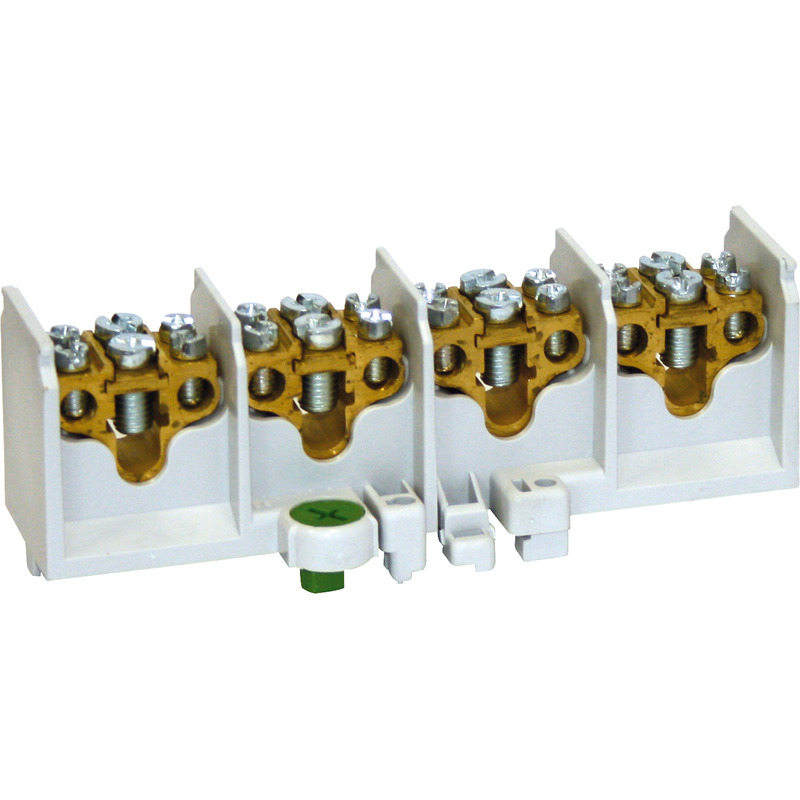

HuvudledningsgrenplintHA 35-42
