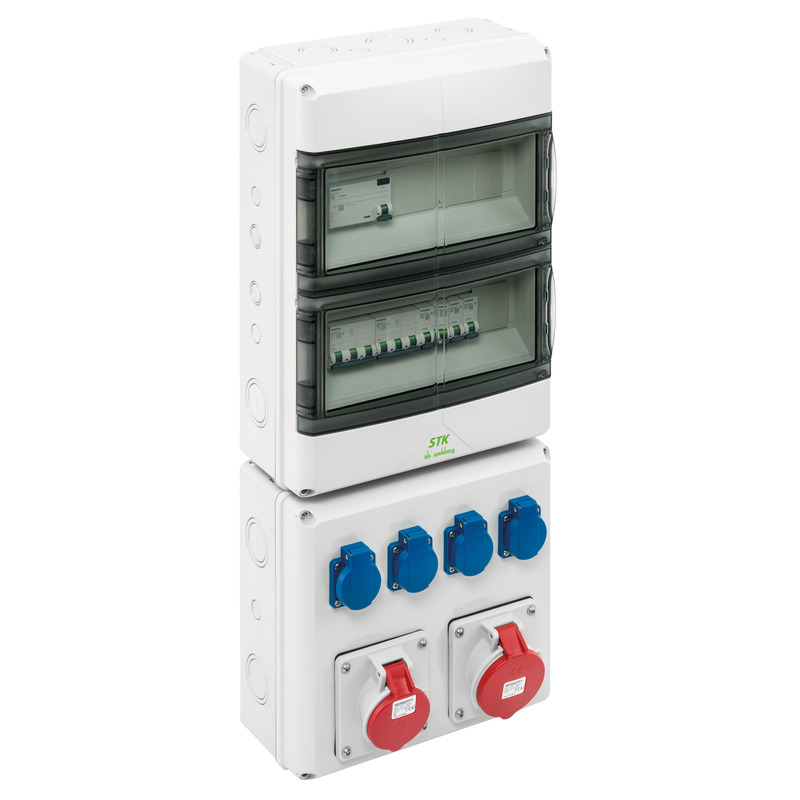

STK 2824-K1632

Produktnummer: 73020101 | Dimensioner: 315 x 900 x 198 mm

Uttagskombination, med skyddsklass IP44, anslutningsklar enligt EN61439-3, med central anslutningsklämma 4 - 25 mm², 5-polig, även lämplig för loopning av matarledningen, standardskenor som tas av utan verktyg för enkel ledningsdragning i kapsling, CEE-uttag med 20° lutning, enkel kombination med extra STK-kapslingar eller AK Air-kapslingar med flänsöppningar (AK-F), inkl. fläns

Tillgängliga moduler: 28

bestyckade med:

4 x Ledningsskyddsbrytare C16A, 1-polig
1 x Ledningsskyddsbrytare C16A, 3-polig
1 x Ledningsskyddsbrytare C32A, 3-polig
1 x Jordfelsbrytare (RCCB), 40/0,03A, 4-polig, typ A
4 x SCHUKO^®-eluttag (på framsidan), 230V
1 x CEE-eluttag (på framsidan), 16 A, 400 V
1 x CEE-eluttag (på framsidan), 32 A, 400 V

Inbyggda apparater

Jordfelsbrytare (RCCB), 40/0,03A, 4-polig, typ A	1
Ledningsskyddsbrytare C16A, 3-polig	1
Ledningsskyddsbrytare C32A, 3-polig	1
SCHUKO^®-eluttag (på framsidan), 230V	4
CEE-eluttag (på framsidan), 16 A, 400 V	1
CEE-eluttag (på framsidan), 32 A, 400 V	1
Ledningsskyddsbrytare C16A, 1-polig	4

Elektriska egenskaper

Nominell driftspänning AC	400 V
Nominell isolationsspänning AC	400 V
Skyddsklass	II
Skyddstyp	IP44
ventilerad	ja
Antal N-potentialar	1
Antal rader	2
Antal delningsenheter	28
Antal delningsenheter per rad	14

Färger

Färg underdel	grå
Färg överdel	grå

Mått

Bredd	315 mm
Längd	900 mm
Höjd	198 mm
Inre bredd	295 mm
Innerhöjd	106 mm

Materialegenskaper

UV-beständig	ja
halogenfri	ja
Glödtrådstest enligt EN 60695-2-11	850 °C
Industrikvalitet	ja

Mekaniska egenskaper (AG)

Monteringstyp	Väggmontering
Slagtålighet	IK08
förseglingsbar	ja
Omslagsskruvens vridmoment	1.2 Nm
Flänsvariant	ja

Miljöförhållanden

max. relativ luftfuktighet 25 °C	90 %
max. relativ luftfuktighet 40 °C	50 %
Omgivningstemperatur min.	-25 °C
Omgivningstemperatur max.	40 °C
Omgivningstemperatur 24h	35 °C
Installationsområde	skyddat område utomhus

Material

Material nederdel	Polykarbonat, glasfiberförstärkt
Material överdel	Polykarbonat
Material tätning	Polyuretan
Material omslagsskruv	Polyamid, glasfiberförstärkt
Material fönsterlucka	Polykarbonat
